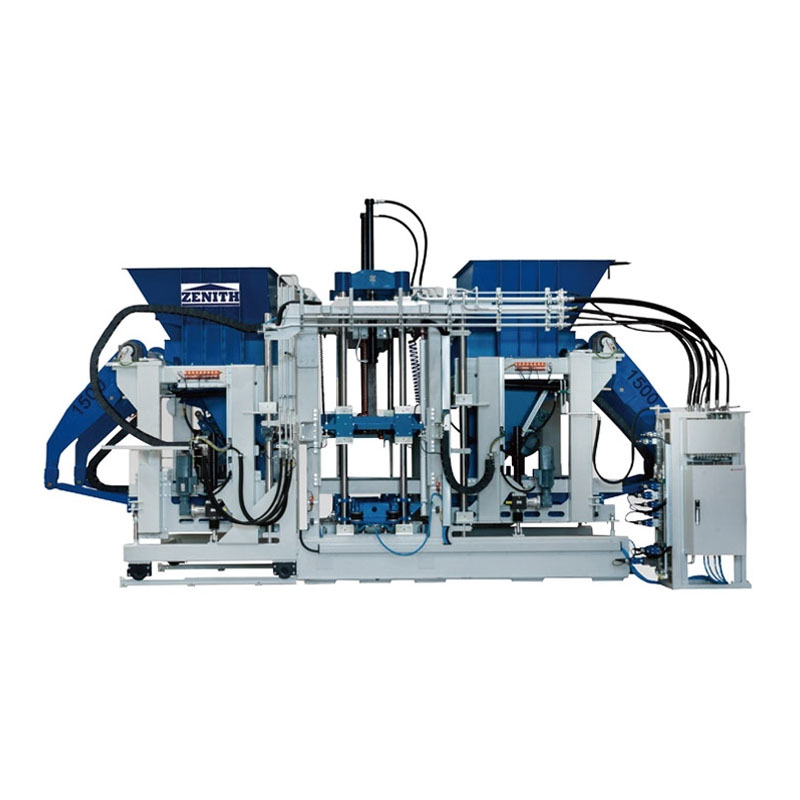

¿Cuál es el papel del sistema servo en la tecnología de máquina de bloques Zenith de Alemania?

El servosistema es la inteligencia detrás delMáquina de bloques Zenith de Alemania, transformándola de una prensa hidráulica convencional a una plataforma de fabricación de precisión. A diferencia de las máquinas de bloques tradicionales que dependen de motores de velocidad fija y sistemas hidráulicos controlados por válvulas, la máquina de bloques Zenith de Alemania integra un servosistema de circuito cerrado que ajusta la velocidad, el par y la posición en tiempo real. Este servosistema consta de un servomotor de alta respuesta, una bomba hidráulica de desplazamiento variable y un PLC avanzado con control de movimiento multieje. La función de este sistema es ofrecer movimientos de vibración, presión y expulsión controlados con precisión, garantizando que cada bloque cumpla con estándares exigentes de densidad, dimensión y acabado superficial. En Quangong Machinery Co., Ltd, nuestra fábrica ha perfeccionado la integración de la tecnología servo en la plataforma alemana Zenith Block Machine, lo que resulta en un ahorro de energía de hasta un 40 por ciento y una reducción del tiempo de ciclo del 20 por ciento en comparación con las máquinas convencionales.

Máquina de bloques Zenith de AlemaniaLas funciones principales del servosistema de la máquina de bloques Zenith de Alemania son tres: en primer lugar, proporciona flujo hidráulico según demanda, lo que significa que la bomba solo suministra aceite cuando y donde se necesita, lo que reduce el desperdicio de energía. En segundo lugar, permite un control ultrapreciso de la frecuencia y amplitud de la vibración, lo que permite que la máquina se adapte instantáneamente a diferentes mezclas de concreto y geometrías de bloques. En tercer lugar, facilita un movimiento suave y sin tirones de los cilindros de presión y expulsión, lo que prolonga la vida útil de los moldes y reduce los impactos mecánicos. Estas capacidades se traducen directamente en una calidad de bloque más consistente, menores costos operativos y una mayor eficiencia de producción. En este artículo, profundizaremos en la arquitectura técnica del servosistema, explicaremos su impacto en los parámetros clave de producción y brindaremos especificaciones detalladas e información operativa de la amplia experiencia de nuestra fábrica con la máquina de bloques Zenith de Alemania.

Tabla de contenido

• 1. ¿Por qué el sistema servo reemplaza el control hidráulico tradicional en la máquina de bloques Zenith de Alemania?
• 2. ¿Cómo permite el sistema servo un control preciso de la vibración y la compactación?
• 3. ¿Cuáles son las especificaciones técnicas del servosistema en la máquina de bloques Zenith de Alemania?
• 4. ¿Cómo puede el servosistema reducir el consumo de energía y los costos de mantenimiento?
• Preguntas frecuentes (FAQ)
• Conclusión y consulta del servosistema.

¿Por qué el sistema servo reemplaza el control hidráulico tradicional en la máquina bloquera Zenith de Alemania?

Las máquinas de bloques tradicionales utilizan motores de inducción con transmisiones de velocidad fija acopladas a bombas hidráulicas de desplazamiento constante. En estos sistemas, la bomba funciona continuamente a máxima velocidad independientemente de la demanda real, y el exceso de aceite se desvía de regreso al tanque a través de una válvula de alivio, desperdiciando una cantidad significativa de energía y generando calor. Además, las válvulas de control se utilizan para dirigir el flujo de aceite, pero el tiempo de respuesta y la precisión son limitados, lo que genera variaciones en la fuerza de presión y la intensidad de la vibración de un ciclo a otro. La máquina de bloques Zenith de Alemania elimina estas ineficiencias mediante un servosistema que combina un servomotor de imán permanente con una bomba de pistones axiales de desplazamiento variable. Esta combinación permite que la máquina entregue exactamente el flujo y la presión necesarios para cada fase del ciclo de formación de bloques (alimentación, precompactación, prensado principal y expulsión) sin ningún despilfarro.

Razones clave por las que el servosistema es superior al control hidráulico tradicional:

• Entrega de energía bajo demanda:La velocidad del servomotor es directamente proporcional a la demanda de flujo. Durante los períodos de inactividad (por ejemplo, cambio de paleta), el motor se desacelera hasta una velocidad cercana a cero, consumiendo menos del 5 por ciento de la potencia total. Por el contrario, un motor tradicional consume continuamente entre el 80 y el 100 por ciento de su potencia nominal.
• Control de presión instantáneo:El servosistema utiliza un transductor de presión de circuito cerrado que compara la presión real con el punto de ajuste objetivo y ajusta la velocidad del servomotor y el ángulo del plato cíclico en milisegundos. Esto da como resultado una precisión de regulación de presión de +/- 1 bar, en comparación con +/- 5 bar para el control de válvula convencional.
• Generación de calor reducida:Dado que el servosistema genera sólo el flujo de aceite necesario, la temperatura del aceite hidráulico aumenta mucho más lentamente. Esto reduce la necesidad de grandes sistemas de refrigeración y prolonga la vida útil del fluido hidráulico y los sellos.
• Reducción de ruido:El servomotor funciona a velocidades variables y la bomba funciona solo cuando es necesario, lo que genera una reducción significativa de los niveles de ruido, normalmente entre 10 y 15 dBA menos que las máquinas convencionales. Esto crea un mejor ambiente de trabajo para los operadores.

Nuestra fábrica ha realizado pruebas comparativas entre una máquina bloquera Zenith alemana equipada con un servosistema y una máquina mecánico-hidráulica idéntica. La máquina servoequipada consumía 12,8 kWh por hora de funcionamiento, mientras que la máquina convencional consumía 21,3 kWh, una reducción del 40 por ciento. En un turno de 16 horas, esto se traduce en un ahorro de 136 kWh, lo que a tarifas de electricidad industrial (0,12 USD/kWh) resulta en un ahorro diario de más de 16 USD. Durante un año (300 días de funcionamiento), el ahorro de energía por sí solo supera los 4.800 USD, lo que representa una parte importante del coste operativo de la máquina. Además, la precisión del servosistema reduce las tasas de rechazo; la servomáquina produjo un 99,2 por ciento de bloques de calidad de primera pasada, mientras que la máquina convencional produjo un promedio de 94,7 por ciento. Esta reducción de residuos mejora aún más el argumento económico a favor de la servotecnología.

Además, el servosistema simplifica el circuito hidráulico al eliminar muchas de las válvulas direccionales, válvulas de alivio de presión y válvulas de control de flujo utilizadas en los sistemas tradicionales. Esta reducción en el número de componentes mejora la confiabilidad y simplifica el mantenimiento. Nuestra fábrica enMaquinaria Co., Ltd de Quangongha capacitado a nuestros ingenieros de servicio para diagnosticar problemas del servosistema utilizando el software de diagnóstico integrado, que muestra datos de rendimiento y códigos de falla en tiempo real. Esto permite una rápida resolución de problemas y minimiza el tiempo de inactividad. Para los fabricantes de bloques, el cambio del control hidráulico tradicional al sistema servo en la máquina de bloques Zenith de Alemania representa no sólo una mejora tecnológica sino una mejora fundamental en la economía de producción.

¿Cómo permite el servosistema un control preciso de la vibración y la compactación?

La vibración y la compactación son las operaciones más críticas en la fabricación de bloques, ya que determinan directamente la densidad, resistencia y calidad de la superficie del producto final. El servosistema de la máquina de bloques Zenith de Alemania desempeña un papel central en el control de estos parámetros con una precisión excepcional. El servomotor acciona el vibrador de peso excéntrico directamente, sin necesidad de correas ni embragues, y el servoaccionamiento proporciona un tiempo de respuesta de torsión de menos de 5 milisegundos. Esto permite que la máquina cambie la frecuencia y amplitud de la vibración instantáneamente durante un solo ciclo, lo que permite un perfil de compactación de múltiples etapas que optimiza el asentamiento de partículas. Por ejemplo, la máquina puede comenzar con una vibración de alta frecuencia/baja amplitud para lograr el movimiento inicial de las partículas, luego cambiar a una vibración de baja frecuencia/alta amplitud para consolidar la mezcla y terminar con una ráfaga de alta frecuencia/alta amplitud para lograr la densificación final.

Formas específicas en que el servosistema mejora el control de vibración y compactación:

• Curvas de vibración programables:El servosistema permite almacenar hasta 100 curvas de vibración diferentes en el PLC. Cada curva especifica la frecuencia, amplitud y duración de la vibración para cada etapa del ciclo. Para un tipo de bloque determinado (por ejemplo, bloque hueco, bloque sólido o adoquín), la máquina puede recuperar la curva optimizada automáticamente, lo que garantiza la coherencia entre lotes.
• Compactación adaptativa:El servosistema controla en tiempo real la presión hidráulica en el cilindro de prensado. Si la presión aumenta más rápido de lo esperado (lo que indica una mezcla más rígida), el sistema puede aumentar la amplitud de la vibración para ayudar a la compactación. Por el contrario, si la presión aumenta demasiado lentamente, puede reducir la vibración para evitar una compactación excesiva. Este control adaptativo garantiza que cada bloque alcance la densidad objetivo, independientemente de variaciones menores en las propiedades de la materia prima.
• Aceleración y desaceleración suaves:El control preciso de la velocidad del servomotor elimina los arranques y paradas bruscos típicos de los embragues mecánicos. Esto da como resultado una compactación más uniforme de la mezcla de concreto, reduciendo la probabilidad de grietas internas o zonas débiles dentro del bloque.
• Comentarios de densidad en tiempo real:Se puede integrar un sensor de densidad opcional con el servosistema. El sensor mide la densidad verde de cada bloque inmediatamente después de su formación. Si la densidad se desvía del punto de ajuste, el servosistema ajusta automáticamente los parámetros de vibración y prensado para el siguiente ciclo, manteniendo la calidad sin intervención humana.

Para ilustrar el impacto de la vibración servocontrolada, consideremos la producción de un bloque hueco de 400x200x200 mm. Con un vibrador de frecuencia fija, la variación de densidad entre 100 bloques se midió en +/- 0,04 g/cm3. Con la vibración servocontrolada en la máquina de bloques Zenith de Alemania, la variación se redujo a +/- 0,008 g/cm3. Este control de densidad más estricto se correlaciona directamente con una menor variabilidad en la resistencia a la compresión, que es un indicador de calidad clave para los materiales de construcción. Una planta de bloques en España que utilizó nuestra máquina de bloques Zenith de Alemania con sistema servo informó que pudieron reducir el contenido de cemento en un 5 por ciento manteniendo la misma resistencia del bloque, ahorrando más de 30.000 euros al año en materias primas.

Otro aspecto importante es la capacidad de optimizar la vibración para diferentes tipos de agregados. Por ejemplo, los agregados livianos (arcilla expandida o piedra pómez) requieren parámetros de vibración diferentes a los de la piedra triturada densa. El servosistema permite que la máquina almacene recetas específicas para cada tipo de agregado, de modo que cuando la planta cambia de un producto a otro, la máquina se ajusta automáticamente. Esta flexibilidad permite que la máquina de bloques Zenith de Alemania sirva como una línea de producción versátil, capaz de fabricar una amplia gama de productos de bloques con calidad constante, sin requerir largos procedimientos de cambio.

¿Cuáles son las especificaciones técnicas del servosistema en la máquina de bloques Zenith de Alemania?

Maquinaria Co., Ltd de Quangong ofrece la máquina de bloques Zenith de Alemania con un servosistema integral que incluye servomotor, servoaccionamiento, bomba de desplazamiento variable, sensores de presión y controlador de movimiento. El sistema está diseñado para un funcionamiento continuo las 24 horas del día, los 7 días de la semana y es compatible con todas las fuentes de alimentación industriales estándar (380 V/50 Hz o 460 V/60 Hz). La siguiente tabla proporciona las especificaciones clave para el servosistema en nuestros tres modelos principales de máquinas de bloques Zenith de Alemania. Estas especificaciones han sido validadas mediante extensas pruebas de campo y están garantizadas durante el período de garantía de la máquina.

Además de estas especificaciones principales, el servosistema de la máquina de bloques Zenith de Alemania ofrece varias características avanzadas: una interfaz digital de alta velocidad para la integración con los sistemas SCADA de la planta; una función de osciloscopio incorporada para solucionar problemas de perfiles de vibración; y una capacidad de monitoreo remoto a través de un módem GSM. Nuestra fábrica proporciona un diagrama de cableado completo y una lista de verificación de puesta en servicio para cada máquina de bloques Zenith de Alemania, y recomendamos una sesión de capacitación in situ de 2 días para que los operadores de la planta utilicen plenamente las capacidades del servosistema.

Todos los servocomponentes provienen de proveedores de nivel 1 (Yaskawa, Bosch Rexroth o Siemens), lo que garantiza confiabilidad y disponibilidad global de repuestos. El servosistema está protegido por múltiples características de seguridad, incluida protección contra sobrecalentamiento, protección contra sobrecorriente y funciones de parada de emergencia que cumplen con la norma ISO 13849. Nuestra fábrica prueba cada servosistema durante 100 horas con carga máxima para verificar su estabilidad y rendimiento antes del envío. Con este robusto servosistema, la máquina bloquera Zenith de Alemania ofrece no solo una calidad de bloque superior sino también confiabilidad operativa a largo plazo.

¿Cómo puede el servosistema reducir el consumo de energía y los costos de mantenimiento?

Los beneficios económicos del servosistema de la máquina de bloques Zenith de Alemania van más allá del ahorro de energía. Al optimizar el sistema hidráulico, reducir el desperdicio y extender la vida útil de los componentes, el servosistema reduce significativamente el costo total de propiedad. Una de las ventajas más destacables es la reducción de la temperatura del aceite hidráulico. Las bombas tradicionales de velocidad fija generan una gran cantidad de calor porque hacen circular aceite continuamente a través de una válvula de alivio. Este calor degrada el fluido hidráulico, lo que requiere cambios de aceite más frecuentes y provoca que los sellos se endurezcan y presenten fugas. El servosistema, por el contrario, genera solo el flujo necesario, manteniendo la temperatura del aceite constantemente por debajo de los 50 °C, incluso durante los picos de producción. Esto extiende la vida útil del aceite de 1000 horas a 4000 horas y también extiende la vida útil de los sellos, mangueras y componentes de la bomba.

Beneficios específicos de mantenimiento y energía del servosistema:

• Frecuencia de cambio de aceite reducida:Con temperaturas de funcionamiento más bajas y contaminación reducida, el aceite hidráulico de la máquina de bloques Zenith de Alemania se puede cambiar cada 4000 horas de funcionamiento, en comparación con las 1500 horas de las máquinas convencionales. Esto ahorra tanto el costo del aceite como la mano de obra para los cambios de aceite.
• Mayor vida útil de los componentes:El servomotor tiene menos piezas móviles que un motor de velocidad fija con embrague y freno. La bomba variable tiene una menor tasa de desgaste porque opera a velocidades y presiones reducidas durante la mayor parte del ciclo. Nuestra fábrica ha observado que las máquinas servoequipadas requieren un 60 por ciento menos de reemplazos de componentes hidráulicos en un período de 10 años.
• Energía de refrigeración reducida:Dado que el servosistema genera mucho menos calor, el ventilador de refrigeración (o enfriador) funciona con menos frecuencia. En climas tropicales, esto puede reducir el consumo de energía de refrigeración hasta en un 30 por ciento, reduciendo aún más la huella energética general de la planta.
• Menos ruido, menor desgaste:La ausencia de ruido del motor de velocidad constante y la suave aceleración/desaceleración reducen la tensión mecánica en el bastidor de la máquina y los soportes de vibración. Esto extiende la vida útil de estos componentes estructurales y reduce la frecuencia de reemplazo del soporte vibratorio.

Un ejemplo práctico proviene de un usuario alemán de Zenith Block Machine en India, donde las temperaturas ambiente a menudo superan los 40°C. Antes de instalar el servosistema, la temperatura del aceite hidráulico alcanzó los 75 °C dentro de las 4 horas de funcionamiento, lo que requirió un enfriador de aceite externo y un cambio de aceite semanal. Después de actualizar al sistema servo, la temperatura del aceite se estabilizó en 48°C y el intervalo de cambio de aceite aumentó a 3 meses. El propietario de la planta informó de un ahorro anual de más de 5.000 dólares en costes de aceite y refrigeración, además de una reducción del 39 por ciento en el consumo de electricidad. Además, los autodiagnósticos del servosistema detectaron una ligera desviación en el sensor de presión desde el principio, lo que permitió al equipo de mantenimiento recalibrarlo durante un tiempo de inactividad programado, evitando una costosa avería no planificada.

En términos de impacto ambiental, el ahorro de energía del servosistema se traduce directamente en menores emisiones de carbono. Para una máquina de bloques Zenith de Alemania que funciona 16 horas al día, 300 días al año, la reducción de energía anual es de aproximadamente 40.800 kWh. Suponiendo un factor de emisión de la red de 0,5 kg de CO2 por kWh, esto equivale a una reducción de 20,4 toneladas métricas de CO2 por año. Para los fabricantes de bloques, esto no sólo es bueno para el medio ambiente, sino también un fuerte argumento de venta a la hora de licitar para proyectos de construcción sostenible. Nuestra fábrica en QGM puede proporcionar un certificado detallado de ahorro de energía para cada máquina de bloques Zenith entregada en Alemania, que puede usarse para fines de certificación LEED o BREEAM.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿El servosistema de la máquina de bloques Zenith de Alemania requiere mantenimiento especializado?

Respuesta: El servosistema está diseñado para un bajo mantenimiento. El mantenimiento de rutina incluye verificar el filtro del ventilador de enfriamiento, verificar el estado del LED del servoaccionamiento y monitorear el nivel y la calidad del aceite hidráulico. El servomotor en sí no tiene escobillas, por lo que no es necesario reemplazarlas. Nuestra fábrica proporciona un software de diagnóstico que puede probar el rendimiento del servosistema sin necesidad de desmontarlo. Recomendamos una revisión semestral por parte de un técnico capacitado para inspeccionar las conexiones de los cables y verificar que las señales de retroalimentación de presión y posición estén dentro de la calibración. Los autodiagnósticos avanzados del servosistema le alertarán sobre cualquier problema inminente, haciendo que el mantenimiento sea proactivo en lugar de reactivo.

Pregunta 2: ¿Cómo mejora el servosistema la calidad del bloque en comparación con un sistema hidráulico convencional?

Respuesta: El servosistema permite un control preciso de los parámetros de vibración y prensado. En los sistemas convencionales, la presión y la vibración están sujetas a fluctuaciones debido a la histéresis de la válvula y las pulsaciones de la bomba. El control de circuito cerrado del servosistema mantiene los parámetros establecidos con una precisión muy alta, asegurando que cada bloque reciba exactamente la misma fuerza de compactación y energía de vibración. Esto da como resultado una densidad uniforme, dimensiones más consistentes (dentro de +/- 0,3 mm) y un acabado superficial más suave. Nuestra fábrica ha medido el coeficiente de variación en la resistencia a la compresión de los bloques producidos por el servosistema de la máquina de bloques Zenith de Alemania en solo el 4 por ciento, en comparación con el 12 por ciento de las máquinas convencionales.

Pregunta 3: ¿Se puede adaptar el servosistema a una máquina bloquera existente?

Respuesta: En muchos casos, sí. Nuestra fábrica ofrece un kit de actualización que incluye el servomotor, el servoaccionamiento, la bomba variable, sensores de presión y un nuevo PLC. El kit está diseñado para ser compatible con la mayoría de las principales marcas y modelos de máquinas bloqueras. El proceso de modernización suele tardar entre 3 y 5 días en el sitio e incluye una calibración completa del sistema. Si bien el costo de la modernización es significativo, los ahorros de energía y las mejoras de calidad generalmente brindan un período de recuperación de 12 a 18 meses. También ofrecemos un programa de intercambio para máquinas más antiguas. Nuestro equipo de ingeniería puede realizar una evaluación del sitio para determinar la viabilidad y el costo de una actualización para su máquina específica.

Pregunta 4: ¿Qué sucede con el servosistema durante una fluctuación o interrupción de energía?

Respuesta: El servosistema está equipado con un banco de condensadores de bus de CC que proporciona un tiempo de retención de aproximadamente 500 milisegundos en caso de una caída de energía. Esto permite que el sistema complete el ciclo actual y estacione la máquina en una posición segura antes de apagarse. Para interrupciones de energía más prolongadas, el servoaccionamiento realiza automáticamente una desaceleración controlada para detener el motor y la bomba, evitando choques hidráulicos. Nuestra fábrica recomienda instalar un estabilizador de voltaje o una fuente de alimentación ininterrumpida (UPS) para el servocontrolador si su planta se encuentra en un área con fluctuaciones frecuentes de voltaje. El firmware del servosistema también incluye la funcionalidad de reinicio automático, de modo que cuando se restablece la energía, la máquina puede reanudar el funcionamiento desde el punto de interrupción.

Pregunta 5: ¿Puede el servosistema integrarse con una red de automatización de fábrica?

Respuesta: Sí, el servosistema de la Zenith Block Machine de Alemania admite protocolos Ethernet industriales estándar, incluidos EtherNet/IP, Profinet y Modbus TCP. Esto permite integrar la máquina con un Sistema de Gestión de Planta (PMS) o un Sistema de Ejecución de Fabricación (MES). Datos como recuentos de ciclos, consumo de energía y parámetros de calidad se pueden transmitir a una base de datos central para su análisis. Nuestra fábrica proporciona una interfaz de servidor OPC UA de muestra para una integración perfecta. Para los clientes que requieren análisis de datos avanzados, ofrecemos un panel basado en la nube que proporciona el estado de la máquina y las tendencias de rendimiento en tiempo real, accesible desde cualquier dispositivo con acceso a la web.

Conclusión: Libere precisión y eficiencia con la máquina de bloques Zenith servocontrolada de Alemania

El servosistema es el motor de innovación en la máquina de bloques Zenith de Alemania y ofrece niveles sin precedentes de precisión, eficiencia energética y confiabilidad de producción. Al reemplazar los controles hidráulicos convencionales con un servosistema de circuito cerrado, la máquina logra un control de calidad más estricto, menores costos operativos y una mayor flexibilidad en la producción. Ya sea que esté produciendo bloques huecos, adoquines o productos de concreto especiales, el servosistema de la máquina de bloques Zenith de Alemania garantiza que cada bloque cumpla con los más altos estándares de densidad, precisión dimensional y calidad de la superficie. En Quangong Machinery Co., Ltd, nuestra fábrica ha integrado la última tecnología servo en la fabricación de nuestra máquina de bloques y hemos visto de primera mano cómo transforma la economía de producción.

¿Listo para actualizar su producción de bloques con tecnología servo?Póngase en contacto con Quangong Machinery Co., Ltd hoypara un análisis detallado del rendimiento. Nuestro equipo de ingeniería evaluará sus necesidades de producción actuales y le brindará una propuesta personalizada para la máquina de bloques Zenith de Alemania equipada con la configuración óptima del servosistema. Ofrecemos una demostración gratuita en nuestra fábrica y un paquete de capacitación integral para garantizar que su equipo pueda aprovechar al máximo las capacidades del servosistema.Solicite su consulta ahora de Quangong Machinery Co., Ltd y descubra cómo la máquina de bloques Zenith de Alemania con servosistema puede elevar la calidad de sus bloques, reducir sus costos de energía y aumentar su eficiencia de producción.
